ABS 디지매틱 캘리퍼스 사용방법

사용 전

1. 소량의 오일을 사용하여 기준단면과 슬라이딩 부위를 닦아 주십시오.
2. 슬라이더를 전 구간에 걸쳐 움직여 걸림 등이 없는지 확인합니다.
3. 배터리는 SR44(코드 No.938882)를 사용하여 +단자를 누르듯이 밀어 넣으면서 삽입해 주십시오. (그림1)
4. 사용 시작 및 배터리 교체 시에는 측정면을 깨끗이 닦은 후, 측정면을 맞추고 ORIGIN 스위치를 눌러 원점 설정을 하십시오. (그림2)
5. 측정면을 청소한 후, 측정면을 맞추고 아래 사항을 확인하여 주십시오.

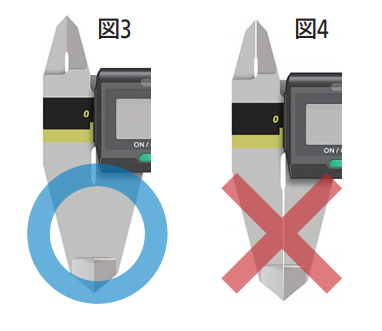

　외부 측정면 : 조명을 비추었을 때 빛이 보이지 않으면 정상입니다. (그림3)
　이물질이나 버가 발생하면 일치하지 않고 빛이 보일 수 있습니다. (그림 4)
　내부 측정면 : 조명에 비추어 약간의 빛이 보이는 상태가 정상입니다.
6. 오일(미스트) 및 먼지가 많은 환경에서 사용하는 경우, 쿨런트 프루프(방진형)를 권장합니다.



사용 중

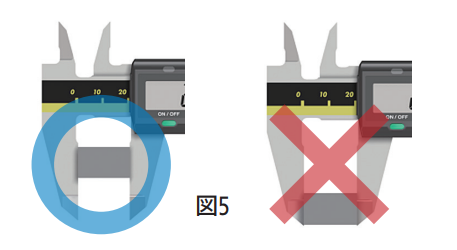

1. 죠의 끝부분에서 측정하면 정확도에 영향을 미치므로 일정한 힘으로 측정하고, 가급적 뿌리부분에서 측정해 주십시오. (그림 5)

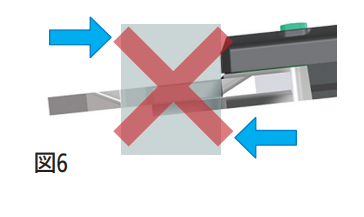

2. 측정면이 기울어진 상태에서 측정하지 마십시오. (그림6)

낙하, 충격 등으로 파손된 경우, 그대로 사용하지 말고 당사에 수리를 의뢰해 주십시오.



사용 후

1. 사용 후에는 각 부분에 손상이 없는지 확인하고 전체를 청소해 주십시오.
    방수-방진 타입이라도 수용성 절삭유 등이 부착된 장소에서 사용한 경우, 청소 후 반드시 방청처리를 해 주십시오.

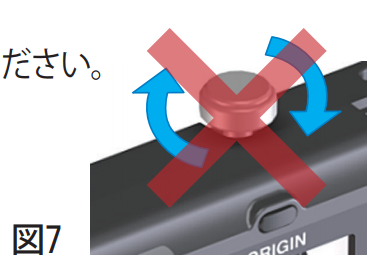

2. 외부 죠를 0.2~2mm 정도 열고 고정 나사는 조이지 말고 보관하십시오. (그림 7)
3. 보관 시에는 고온, 고습, 먼지, 오일 미스트가 많은 곳을 피하여 보관하십시오.
4. 장기간 보관할 경우 배터리를 분리하여 보관하십시오.
