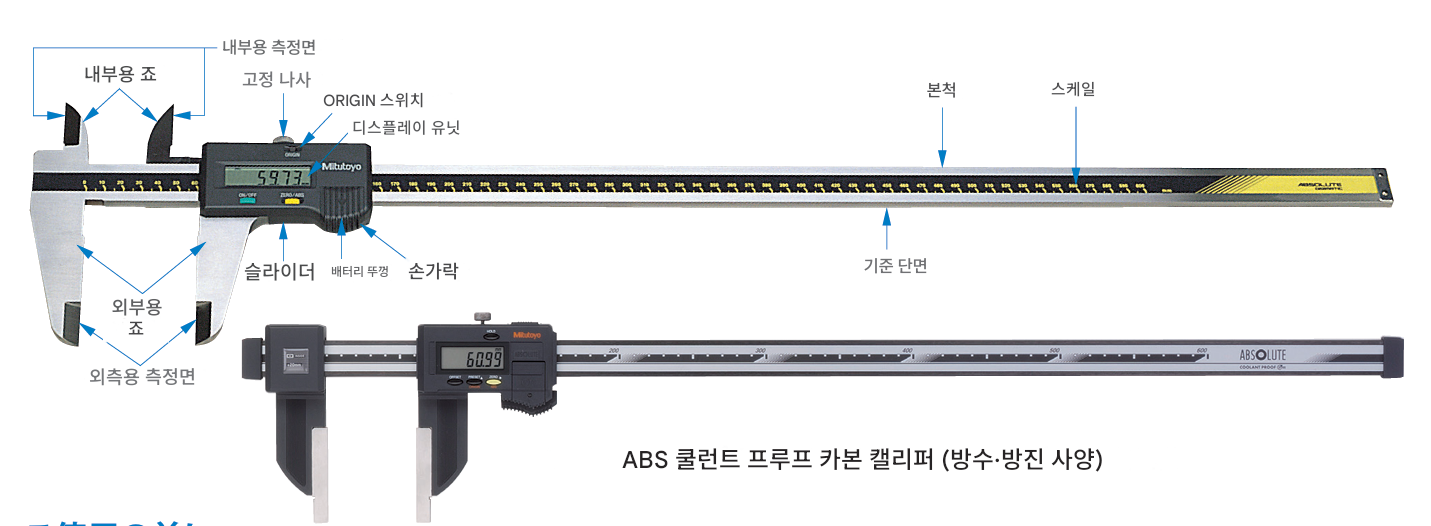

긴 길이의 ABS 디지털 캘리퍼스 사용 방법 롱 앱솔루트 디지매틱 캘리퍼스 - 주식회사 성신씨앤에스

사용 전 주의사항

1. 소량의 미크롤(코드 No.207000)을 사용하여 기준단면 및 슬라이딩부를 닦아 주십시오.
2. 슬라이더를 전 구간에 걸쳐 움직여 걸림 등이 없는지 확인한다.
3. 배터리는 SR44(코드 No.938882)를 사용하여 +단자를 누르면서 슬라이더를 밀어 넣으면서 삽입하십시오.(그림1)
4. 사용 시작 및 배터리 교체 시에는 측정면을 깨끗이 닦은 후 측정하는 자세로 ORIGIN 스위치를 눌러 원점 설정을 해 주십시오.
5. 측정면을 깨끗이 청소한 후, 아래 사항을 확인합니다.
　외부 측정면: 조명을 비추었을 때 빛이 보이지 않으면 정상입니다. (그림2)
　이물질이나 버가 발생하면 일치하지 않고 빛이 보일 수 있습니다. (그림 3)
　내부 측정면 : 조명에 비추어 약간의 빛이 보이는 상태가 정상입니다.
6. 오일 미스트), 먼지가 많은 환경에서 사용하는 경우, 쿨런트 프루프(방수-방진 타입)를 권장합니다.

사용 중

1. 죠의 끝부분에서 측정하면 정확도에 영향을 미치므로 가급적 뿌리부분에서 일정한 힘으로 측정해 주십시오.(그림 4)
2. 대형 버니어 캘리퍼스는 본 줄자 기준단면이 휘어져 측정오차가 발생하지 않도록 측정자 1명, 조작자 1명으로 측정하는 것을 권장합니다.
3. 측정면이 기울어진 상태에서 측정하지 마십시오.(그림 5)

떨어뜨리거나 충격 등으로 파손된 경우, 그대로 사용하지 마시고 당사에 수리를 의뢰해 주시기 바랍니다.

사용 후

1. 사용 후 각 부위에 손상이 없는지 확인하고 전체를 청소해 주십시오.
방수, 방진 타입이라도 수용성 절삭유 등이 부착된 장소에서 사용하신 경우, 청소 후 반드시 방청처리해 주십시오.
2. 외부용 측정면을 0.2~2㎜ 정도 열고 고정 나사는 조이지 말고 보관하십시오.(그림 6)
3. 보관 시에는 고온, 고습한 곳을 피하여 보관하십시오.
4. 장기간 보관할 경우 배터리를 분리하여 보관하십시오.
