[마이크로어큐러시] 비디오메타 소프트웨어 캘리브레이션 잡는 방법

↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 영상 먼저 참고 바랍니다 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

https://youtu.be/JmKjZOxZjMI

안녕하세요 성신씨앤에스입니다.

마이크로어큐러시 제품 비디오메타 소프트웨어 - 캘리브레이션(자동CNC) 픽셀 교정 안내 영상을 제작하였습니다.

이용에 어려움을 겪거나 모르시는 부분이 있으시다면 영상을 참고, 혹은 문의주시면 친절하게 답변 드리겠습니다.

감사합니다.

---

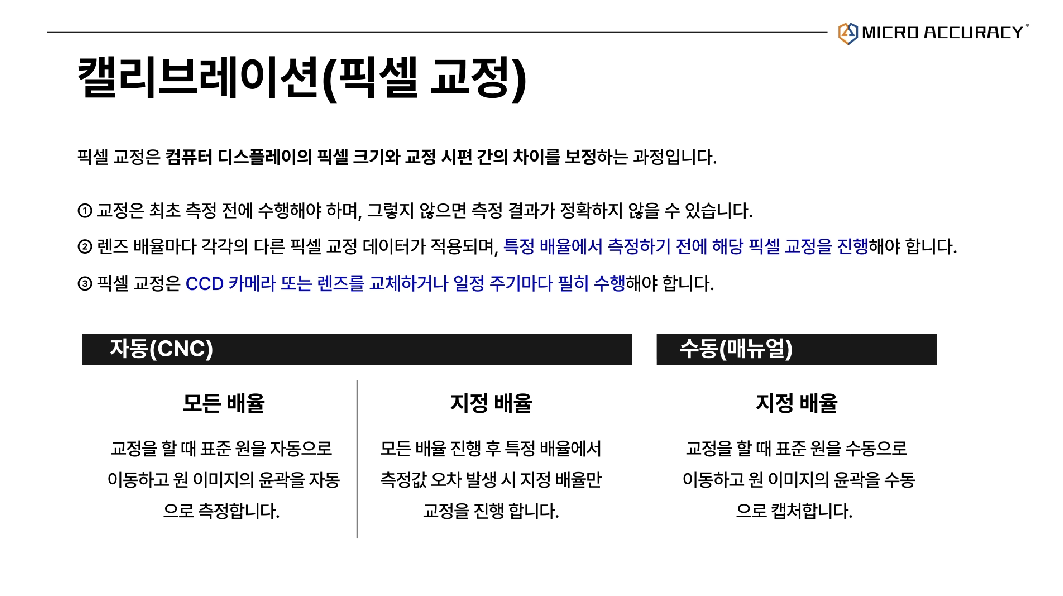

캘리브레이션 (픽셀교정)

픽셀 교정은 컴퓨터 디스플레이의 픽셀 크기와 교정 시편 간의 차이를 보정하는 과정입니다.

① 교정은 최초 측정 전에 수행해야 하며, 그렇지 않으면 측정 결과가 정확하지 않을 수 있습니다.

② 렌즈 배율마다 각각의 다른 픽셀 교정 데이터가 적용되며, 특정 배율에서 측정하기 전에 해당 배율에서 픽셀 교정을 진행해야 합니다.

③ 픽셀 교정은 CCD 카메라 또는 렌즈를 교체, 일정 주기마다 필히 수행해야 합니다.

자동(CNC)	모든 배율	차례대로 모든 배율을 교정 할 때 표준 원을 자동으로 이동하고 원 이미지의 윤곽을 자동으로 측정합니다.
	지정 배율	모든 배율 캘리브레이션을 진행 후 특정 배율에서 측정값 오차 발생 시 사용자가 지정한 배율만 선택하여 교정을 진행합니다.
수동(Manual)		교정을 진행할 때 표준 원을 수동으로 스테이지를 움직여 이동하고 원 이미지의 윤곽을 수동으로 캡쳐합니다.

CHECKMASTER, INSIGHT, APC 등 자동 CNC 제품은 자동 - 모든 배율로 캘리브레이션을 진행합니다.

MPC, SPC 등 제품은 수동으로 스테이지를 조작하며 캘리브레이션을 진행합니다.



#1 자동(CNC) 캘리브레이션

픽셀 교정 방법 선택: 이미지 영역을 마우스 오른쪽 버튼으로 클릭하고 "픽셀 보정→ 픽셀 보정 관리" 메뉴 옵션을 선택한 다음 대화 상자에서 "Manual(수동)" 또는 "Auto(자동)" 교정을 선택합니다. (참고: CNC의 경우 “Auto” 항목을 선택하십시오. 수동 버전 소프트웨어에는 이 옵션이 없습니다.)

배율을 조정하고 표준 원을 선택한 뒤, 원을 이미지 영역의 한 사분면으로 이동시킵니다. Z축을 조절하여 초점을 맞춥니다. (시계방향 혹은 반시계방향으로 일정하게 두며 측정해나갑니다.)

교정의 정확성을 보장하기 위해 원은 너무 작거나 너무 크지 않아야 합니다. 다음 그림과 같은 이미지 크기가 더 좋습니다. 표면 조명을 끄고 윤곽 광원을 적절한 밝기로 조정하는 것이 좋습니다. 그래야 표준 원 윤곽의 대비를 향상시킬 수 있습니다. 이미지를 더 선명하게 만듭니다.

이미지 영역의 아무 곳이나 마우스 오른쪽 버튼으로 클릭하고 "픽셀 보정→ 픽셀 교정"을 선택합니다.

원을 이동하여 가장자리 측정:

CNC 이미지 측정기의 경우 "픽셀 교정" 메뉴 옵션을 선택하면 빨간색 가장자리 찾기 도구가 표준 원에 자동으로 나타나고, 가장자리 찾기 도구 내에서 마우스 왼쪽 버튼을 두 번 클릭하거나 키보드의 스페이스바 또는 엔터키를 누르면 소프트웨어가 표준 원 이미지를 자동으로 이동하여 표준 원 이미지의 가장자리를 자동으로 측정합니다.



#2 수동(Manual) 캘리브레이션

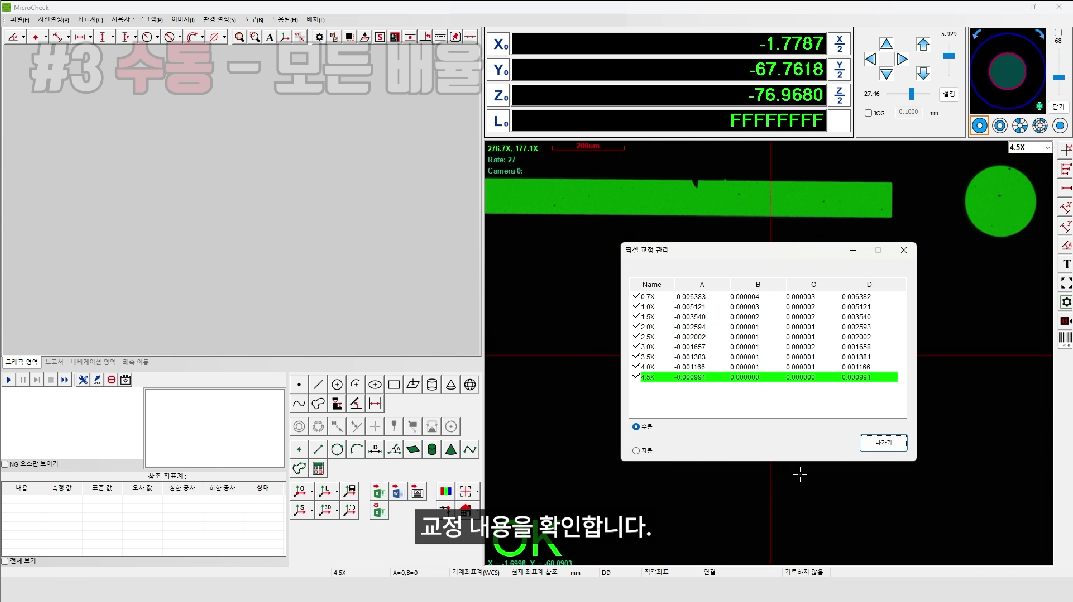

픽셀 교정 방법 선택: 이미지 영역을 마우스 오른쪽 버튼으로 클릭하고 "픽셀 보정→ 픽셀 보정 관리" 메뉴 옵션을 선택한 다음 대화 상자에서 "Manual(수동)" 또는 "Auto(자동)" 교정을 선택합니다.



배율을 조정하고 표준 원을 선택한 뒤, 원을 이미지 영역의 한 사분면으로 이동시킵니다. Z축을 조절하여 초점을 맞춥니다. (시계방향 혹은 반시계방향으로 일정하게 두며 측정해나갑니다.)

교정의 정확성을 보장하기 위해 원은 너무 작거나 너무 크지 않아야 합니다. 다음 그림과 같은 이미지 크기가 더 좋습니다. 표면 조명을 끄고 윤곽 광원을 적절한 밝기로 조정하는 것이 좋습니다. 그래야 표준 원 윤곽의 대비를 향상시킬 수 있습니다. 이미지를 더 선명하게 만듭니다.

표준 원 이미지를 수동으로 이동하고 원 이미지의 가장자리를 수동으로 측정합니다. 원 주위의 세 가지 다른 지점에서 마우스 왼쪽 버튼을 클릭 (또는 마우스 왼쪽 버튼을 누른 상태에서 커서를 드래그)해야 하며 파인드 엣지 툴이 나타나고 표준 원의 가장자리가 파인드 엣지 툴의 내부 원과 외부 원 사이에 위치하도록 합니다. 표준 원주에서 마우스 왼쪽 버튼을 두 번 클릭하여 첫 번째 사분면에서 가장자리 캡처 작업을 완료합니다. 표준 원을 다른 세 사분면으로 수동으로 이동하여 동일한 작업을 완료합니다.

동일한 단계를 사용하여 다른 배율에서 픽셀 교정을 완료합니다.
